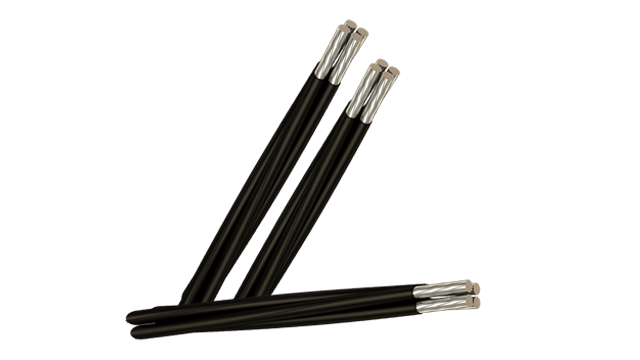

Các loại cáp nhôm (AL) thông dụng
Trong thi công ngoài dùng Cáp điện lõi Đồng thì cáp điện lõi Nhôm cũng là một giải pháp tối ưu để sử dụng làm dây dẫn.Sau đây chúng tôi KB Electric chỉ ra Các loại cáp Nhôm (AL) thông dụng được dùng trong thi công!
DÂY NHÔM TRẦN XOẮN – A
DÂY NHÔM TRẦN XOẮN – A
TỔNG QUAN
TIÊU CHUẨN ÁP DỤNG
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT CỦA DÂY. TECH. CHARACTERISTICS OF CONDUCTOR.
|
Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
|
Nominal area |
Structure |
Approx. conductor diameter |
Max. DC resistance at 20°C |
Approx. mass |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
N |
|
16 |
7/1,70 |
5,1 |
1,8007 |
43 |
3021 |
|
25 |
7/2,13 |
6,4 |
1,1489 |
68 |
4500 |
|
35 |
7/2,51 |
7,5 |
0,8347 |
94 |
5913 |
|
50 |
7/3,00 |
9,0 |
0,5748 |
135 |
8198 |
|
70 |
7/3,55 |
10,7 |
0,4131 |
188 |
11288 |
|
95 |
7/4,10 |
12,3 |
0,3114 |
251 |
14784 |
|
120 |
19/2,80 |
14,0 |
0,2459 |
320 |
19890 |
|
150 |
19/3,15 |
15,8 |
0,1944 |
405 |
24420 |
|
185 |
19/3,50 |
17,5 |
0,1574 |
501 |
29832 |
|
240 |
19/4,00 |
20,0 |
0,1205 |
653 |
38192 |
|
300 |
37/3,15 |
22,1 |
0,1000 |
791 |
47569 |
|
400 |
37/3,66 |
25,6 |
0,0740 |
1068 |
63420 |
ACSR – NHÔM TRẦN LÕI THÉP
DÂY NHÔM LÕI THÉP
TỔNG QUAN
Dây nhôm lõi thép – ACSR (As, AC) sử dụng cho đường dây tải điện trên không.
Tại các vùng biển hay các miền không khí có tính ăn mòn kim loại cao, dây nhôm lõi thép trần được tra mỡ trung tính chịu nhiệt có nhiệt độ chảy nhỏ giọt không thấp hơn 1200C.
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995
TCVN 6483/IEC 61089
ASTM B232
DIN 48204
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
– ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO TCVN 5064 ACCORDING TO TCVN 5064
|
Mặt cắt danh định |
Kết cấu Structure |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
N |
||||
|
10/1,8 |
6/1,50 |
1/1,50 |
4,5 |
2,7046 |
43 |
– |
– |
2,2 |
0,5 |
4089 |
|
16/2,7 |
6/1,85 |
1/1,85 |
5,6 |
1,7818 |
65 |
– |
– |
3,3 |
0,7 |
6220 |
|
25/4 |
6/2,30 |
1/2,30 |
6,9 |
1,1521 |
100 |
– |
– |
5,1 |
1,1 |
9296 |
|
35/6 |
6/2,80 |
1/2,80 |
8,4 |
0,7774 |
149 |
– |
– |
7,5 |
1,6 |
13524 |
|
50/8 |
6/3,20 |
1/3,20 |
9,6 |
0,5951 |
195 |
– |
– |
9,8 |
2,2 |
17112 |
|
70/11 |
6/3,80 |
1/3,80 |
11,4 |
0,4218 |
274 |
– |
– |
13,8 |
3,0 |
24130 |
|
70/72 |
18/2,20 |
19/2,20 |
15,4 |
0,4194 |
755 |
13,9 |
13,9 |
27,8 |
19,2 |
96826 |
|
95/16 |
6/4,50 |
1/4,50 |
13,5 |
0,3007 |
384 |
– |
– |
19,4 |
4,3 |
33369 |
|
95/141 |
24/2,20 |
37/2,20 |
19,8 |
0,3146 |
1357 |
27,8 |
27,8 |
46,3 |
30,7 |
180775 |
|
120/19 |
26/2,40 |
7/1,85 |
15,2 |
0,2440 |
471 |
3,3 |
12,2 |
26,7 |
17,5 |
41521 |
|
120/27 |
30/2,20 |
7/2,20 |
15,4 |
0,2531 |
523 |
4,6 |
13,9 |
27,8 |
19,2 |
49465 |
|
150/19 |
24/2,80 |
7/1,85 |
16,8 |
0,2046 |
554 |
3,3 |
14,3 |
32,7 |
20,8 |
46307 |
|
150/24 |
26/2,70 |
7/2,10 |
17,1 |
0,2039 |
600 |
4,2 |
15,8 |
34,4 |
22,6 |
52279 |
|
150/34 |
30/2,50 |
7/2,50 |
17,5 |
0,2061 |
675 |
6,0 |
17,9 |
35,9 |
24,7 |
62643 |
|
185/24 |
24/3,15 |
7/2,10 |
18,9 |
0,1540 |
705 |
4,2 |
18,5 |
42,2 |
26,9 |
58075 |
|
185/29 |
26/2,98 |
7/2,30 |
18,8 |
0,1591 |
727 |
5,1 |
18,9 |
41,3 |
27,0 |
62055 |
|
185/43 |
30/2,80 |
7/2,80 |
19,6 |
0,1559 |
847 |
7,5 |
22,5 |
45,0 |
31,0 |
77767 |
|
185/128 |
54/2,10 |
37/2,10 |
23,1 |
0,1543 |
1525 |
25,3 |
42,2 |
63,3 |
51,2 |
183816 |
|
240/32 |
24/3,60 |
7/2,40 |
21,6 |
0,1182 |
920 |
5,5 |
24,1 |
55,1 |
35,1 |
75050 |
|
240/39 |
26/3,40 |
7/2,65 |
21,6 |
0,1222 |
952 |
6,7 |
25,3 |
54,9 |
36,1 |
80895 |
|
240/56 |
30/3,20 |
7/3,20 |
22,4 |
0,1197 |
1106 |
9,8 |
29,4 |
58,8 |
40,5 |
98253 |
|
300/39 |
24/4,00 |
7/2,65 |
24,0 |
0,0958 |
1132 |
6,7 |
29,3 |
67,2 |
42,7 |
90574 |
|
300/48 |
26/3,80 |
7/2,95 |
24,1 |
0,0978 |
1187 |
8,3 |
31,2 |
67,9 |
44,6 |
100623 |
|
300/66 |
30/3,50 |
19/2,10 |
24,5 |
0,1000 |
1312 |
11,7 |
36,1 |
71,2 |
49,4 |
117520 |
|
300/67 |
30/3,50 |
7/3,50 |
24,5 |
0,1000 |
1323 |
11,7 |
35,2 |
70,3 |
48,5 |
126270 |
|
300/204 |
54/2,65 |
37/2,65 |
29,2 |
0,0968 |
2428 |
40,3 |
67,2 |
100,8 |
81,5 |
284579 |
|
330/30 |
48/2,98 |
7/2,30 |
24,8 |
0,0861 |
1151 |
5,1 |
41,3 |
72,1 |
53,6 |
88848 |
|
330/43 |
54/2,80 |
7/2,80 |
25,2 |
0,0869 |
1255 |
7,5 |
45,0 |
75,0 |
57,3 |
103784 |
|
400/18 |
42/3,40 |
7/1,85 |
26,0 |
0,0758 |
1199 |
3,3 |
42,3 |
78,4 |
56,4 |
85600 |
|
400/22 |
76/2,57 |
7/2,00 |
26,6 |
0,0733 |
1260 |
3,8 |
54,4 |
83,9 |
66,9 |
95115 |
|
400/51 |
54/3,05 |
7/3,05 |
27,5 |
0,0733 |
1490 |
8,9 |
53,4 |
89,0 |
68,0 |
120481 |
|
400/64 |
26/4,37 |
7/3,40 |
27,7 |
0,0741 |
1571 |
11,1 |
41,5 |
90,3 |
59,3 |
129183 |
|
400/93 |
30/4,15 |
19/2,50 |
29,1 |
0,0711 |
1850 |
17,9 |
51,3 |
101,1 |
70,2 |
173715 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO TCVN 6483/IEC 61089 ACCORDING TO TCVN 6483/IEC 61089
|
Mặt cắt danh định |
Kết cấu Structure |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
kN |
||||
|
16/2,7 |
6/1,84 |
1/1,84 |
5,6 |
1,7934 |
64 |
– |
– |
3,3 |
0,7 |
6,45 |
|
25/4,2 |
6/2,30 |
1/2,30 |
6,9 |
1,1478 |
100 |
– |
– |
5,1 |
1,1 |
9,71 |
|
40/6,7 |
6/2,91 |
1/2,91 |
8,7 |
0,7174 |
161 |
– |
– |
8,1 |
1,8 |
15,33 |
|
63/10 |
6/3,66 |
1/3,66 |
11,0 |
0,4555 |
254 |
– |
– |
12,8 |
2,8 |
22,37 |
|
100/16 |
6/4,61 |
1/4,61 |
13,8 |
0,2869 |
403 |
– |
– |
20,3 |
4,5 |
35,50 |
|
125/7 |
18/2,97 |
1/2,97 |
14,7 |
0,2304 |
396 |
– |
8,4 |
25,3 |
13,8 |
30,14 |
|
125/20 |
26/2,47 |
7/1,92 |
15,7 |
0,2310 |
502 |
3,5 |
13,2 |
28,8 |
18,9 |
48,54 |
|
160/9 |
18/3,36 |
1/3,36 |
16,8 |
0,1800 |
507 |
– |
10,8 |
32,4 |
17,7 |
37,42 |
|
160/26 |
26/2,80 |
7/2,18 |
17,7 |
0,1805 |
645 |
4,6 |
17,1 |
37,1 |
24,4 |
61,34 |
|
200/11 |
18/3,76 |
1/3,76 |
18,8 |
0,1440 |
635 |
– |
13,5 |
40,6 |
22,2 |
45,00 |
|
200/32 |
26/3,13 |
7/2,43 |
19,8 |
0,1444 |
805 |
5,7 |
21,2 |
46,1 |
30,3 |
74,69 |
|
250/25 |
22/3,80 |
7/2,11 |
20,8 |
0,1154 |
879 |
4,3 |
22,7 |
54,9 |
33,8 |
72,16 |
|
250/41 |
26/3,50 |
7/2,72 |
21,8 |
0,1155 |
1007 |
7,1 |
26,6 |
57,8 |
37,9 |
93,37 |
|
315/21 |
45/2,99 |
7/1,99 |
23,8 |
0,0917 |
1042 |
3,8 |
37,9 |
67,8 |
49,7 |
82,08 |
|
315/51 |
26/3,93 |
7/3,05 |
24,9 |
0,0917 |
1269 |
8,9 |
33,4 |
72,6 |
47,7 |
114,02 |
|
400/27 |
45/3,36 |
7/2,24 |
26,9 |
0,0722 |
1317 |
4,8 |
48,0 |
85,8 |
63,0 |
102,23 |
|
400/51 |
54/3,07 |
7/3,07 |
27,6 |
0,0723 |
1509 |
9,0 |
54,1 |
90,2 |
68,9 |
130,30 |
|
450/31 |
45/3,57 |
7/2,38 |
28,6 |
0,0642 |
1486 |
5,4 |
54,2 |
96,9 |
71,1 |
111,82 |
|
450/58 |
54/3,26 |
7/3,26 |
29,3 |
0,0643 |
1701 |
10,2 |
61,0 |
101,7 |
77,7 |
146,58 |
|
500/34 |
45/3,76 |
7/2,51 |
30,1 |
0,0578 |
1650 |
6,0 |
60,3 |
107,7 |
79,1 |
124,25 |
|
500/64 |
54/3,43 |
7/3,43 |
30,9 |
0,0578 |
1884 |
11,1 |
66,4 |
110,3 |
84,5 |
162,87 |
|
560/38 |
45/3,98 |
7/2,65 |
31,8 |
0,0516 |
1847 |
6,7 |
67,2 |
120,1 |
88,2 |
139,16 |
|
560/70 |
54/3,63 |
19/2,18 |
32,7 |
0,0516 |
2099 |
13,6 |
76,8 |
127,3 |
97,5 |
182,52 |
|
630/43 |
45/4,22 |
7/2,81 |
33,8 |
0,0459 |
2077 |
7,6 |
75,5 |
135,1 |
99,1 |
156,55 |
|
630/79 |
54/3,85 |
19/2,31 |
34,7 |
0,0459 |
2360 |
15,3 |
86,2 |
142,9 |
109,4 |
202,94 |
|
710/49 |
45/4,48 |
7/2,99 |
35,9 |
0,0407 |
2342 |
8,6 |
85,5 |
152,8 |
112,2 |
176,43 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO ASTM B 232 ACCORDING TO ASTM B 232
|
Mã hiệu |
Cỡ dây |
Kết cấu |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 200C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*)
|
Lực kéo đứt nhỏ nhất |
||||||
|
Structure |
Approx. grease mass |
||||||||||||
|
Code words |
Conductor size |
Phần nhôm Al |
Phần thép St |
Approx. overall diameter |
Max. DC resistance at 200C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load |
||
|
|
MCM |
AWG |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
daN |
|||||
|
Turkey |
26,24 |
6 |
6/1,68 |
1/1,68 |
5,04 |
2,1586 |
54 |
– |
– |
2,7 |
0,6 |
524 |
|
|
Swan |
41,74 |
4 |
6/2,12 |
1/2,12 |
6,36 |
1,3557 |
85 |
– |
– |
4,3 |
0,9 |
832 |
|
|
Swanate |
41,74 |
4 |
7/1,96 |
1/2,61 |
6,53 |
1,3557 |
99 |
– |
– |
4,3 |
1,2 |
1053 |
|
|
Sparrow |
66,36 |
2 |
6/2,67 |
1/2,67 |
8,01 |
0,8535 |
135 |
– |
– |
6,8 |
1,5 |
1270 |
|
|
Sparate |
66,36 |
2 |
7/2,47 |
1/3,3 |
8,24 |
0,8535 |
158 |
– |
– |
6,8 |
2,0 |
1611 |
|
|
Robin |
83,69 |
1 |
6/3 |
1/3 |
9,00 |
0,6767 |
171 |
– |
– |
8,6 |
1,9 |
1585 |
|
|
Raven |
105,6 |
0 |
6/3,37 |
1/3,37 |
10,11 |
0,5364 |
216 |
– |
– |
10,9 |
2,4 |
1932 |
|
|
Quail |
133,1 |
00 |
6/3,78 |
1/3,78 |
11,34 |
0,4255 |
271 |
– |
– |
13,7 |
3,0 |
2362 |
|
|
Pigeon |
167,8 |
000 |
6/4,25 |
1/4,25 |
12,75 |
0,3373 |
343 |
– |
– |
17,3 |
3,8 |
2941 |
|
|
Penguin |
211,6 |
0000 |
6/4,77 |
1/4,77 |
14,31 |
0,2675 |
432 |
– |
– |
21,8 |
3,4 |
3706 |
|
|
Waxwing |
266,8 |
. . . |
18/3,09 |
1/3,09 |
15,45 |
0,2133 |
429 |
– |
9,1 |
27,4 |
15,0 |
3027 |
|
|
Partridge |
266,8 |
. . . |
26/2,57 |
7/2 |
16,28 |
0,2143 |
544 |
3,8 |
14,4 |
31,2 |
20,5 |
5029 |
|
|
Ostrich |
300 |
. . . |
26/2,73 |
7/2,12 |
17,28 |
0,1906 |
613 |
4,3 |
16,1 |
35,1 |
23,0 |
5652 |
|
|
Merlin |
336,4 |
. . . |
18/3,47 |
1/3,47 |
17,35 |
0,1691 |
541 |
– |
11,5 |
34,6 |
18,9 |
3823 |
|
|
Linnet |
336,4 |
. . . |
26/2,89 |
7/2,25 |
18,31 |
0,1699 |
688 |
4,8 |
18,2 |
39,5 |
26,0 |
6271 |
|
|
Oriole |
336,4 |
. . . |
30/2,69 |
7/2,69 |
18,83 |
0,1704 |
781 |
6,9 |
20,8 |
41,5 |
28,6 |
7745 |
|
|
Chickade |
397,5 |
. . . |
18/3,77 |
1/3,77 |
18,85 |
0,1431 |
638 |
– |
13,6 |
40,8 |
22,3 |
4399 |
|
|
Brant |
397,5 |
. . . |
24/3,27 |
7/2,18 |
19,61 |
0,1438 |
759 |
4,5 |
19,9 |
45,5 |
29,0 |
6469 |
|
|
Ibis |
397,5 |
. . . |
26/3,14 |
7/2,44 |
19,88 |
0,1438 |
811 |
5,7 |
21,4 |
46,5 |
30,5 |
7211 |
|
|
Lark |
397,5 |
. . . |
30/2,92 |
7/2,92 |
20,44 |
0,1442 |
921 |
8,2 |
24,5 |
48,9 |
33,8 |
8869 |
|
|
Pelican |
477 |
. . . |
18/4,14 |
1/4,14 |
20,70 |
0,1193 |
770 |
– |
16,4 |
49,2 |
26,9 |
5216 |
|
|
Flicker |
477 |
. . . |
24/3,58 |
7/2,39 |
21,49 |
0,1199 |
911 |
5,5 |
23,9 |
54,6 |
34,9 |
7666 |
|
|
Hawk |
477 |
. . . |
26/3,44 |
7/2,67 |
21,79 |
0,1199 |
972 |
6,8 |
25,6 |
55,7 |
36,5 |
8665 |
|
|
Hen |
477 |
. . . |
30/3,2 |
7/3,2 |
22,40 |
0,1201 |
1106 |
9,8 |
29,4 |
58,8 |
40,5 |
10534 |
|
|
Osprey |
556,5 |
. . . |
18/4,47 |
1/4,47 |
22,35 |
0,1022 |
897 |
– |
19,1 |
57,3 |
31,4 |
6088 |
|
|
Parakeet |
556,5 |
. . . |
24/3,87 |
7/2,58 |
23,22 |
0,1027 |
1064 |
6,4 |
27,9 |
63,7 |
40,6 |
8822 |
|
|
Dove |
556,5 |
. . . |
26/3,72 |
7/2,89 |
23,55 |
0,1027 |
1138 |
8,0 |
30,0 |
65,2 |
42,8 |
10103 |
|
|
Eagle |
556,5 |
. . . |
30/3,46 |
7/3,46 |
24,21 |
0,1030 |
1293 |
11,5 |
34,4 |
68,7 |
47,4 |
12292 |
|
|
Peacok |
605 |
. . . |
24/4,03 |
7/2,69 |
24,20 |
0,0945 |
1154 |
6,9 |
30,3 |
69,2 |
44,2 |
9588 |
|
|
Squab |
605 |
. . . |
26/3,87 |
7/3,01 |
24,51 |
0,0945 |
1232 |
8,7 |
32,5 |
70,8 |
46,5 |
10841 |
|
|
Wood duck |
605 |
. . . |
30/3,61 |
7/3,61 |
25,25 |
0,0947 |
1407 |
12,5 |
37,4 |
74,8 |
51,6 |
12884 |
|
|
Teal |
605 |
. . . |
30/3,61 |
19/2,16 |
25,24 |
0,0947 |
1393 |
13,4 |
38,1 |
75,3 |
52,2 |
13359 |
|
|
Kingbird |
636 |
. . . |
18/4,78 |
1/4,78 |
23,88 |
0,08945 |
1026 |
– |
21,9 |
65,6 |
35,9 |
6956 |
|
|
Rook |
636 |
. . . |
24/4,14 |
7/2,76 |
24,84 |
0,08989 |
1217 |
7,3 |
31,9 |
72,9 |
46,5 |
10083 |
|
|
Grosbeak |
636 |
. . . |
26/3,97 |
7/3,09 |
25,15 |
0,08989 |
1299 |
9,1 |
34,3 |
74,6 |
49,0 |
11180 |
|
|
Scoter |
636 |
. . . |
30/3,7 |
7/3,7 |
25,88 |
0,09011 |
1478 |
13,1 |
39,3 |
78,6 |
54,2 |
13544 |
|
|
Egret |
636 |
. . . |
30/3,7 |
19/2,22 |
25,90 |
0,09011 |
1466 |
14,1 |
40,3 |
79,6 |
55,2 |
14055 |
|
|
Swift |
636 |
. . . |
36/3,38 |
1/3,38 |
23,62 |
0,08945 |
961 |
– |
32,8 |
65,6 |
45,2 |
6052 |
|
|
Flamingo |
666,6 |
. . . |
24/4,23 |
7/2,82 |
25,40 |
0,08577 |
1271 |
7,6 |
33,3 |
76,1 |
48,5 |
10566 |
|
|
Gannet |
666,6 |
. . . |
26/4,07 |
7/3,16 |
25,76 |
0,08577 |
1361 |
9,6 |
35,8 |
78,0 |
51,2 |
11733 |
|
|
Stilt |
715,5 |
. . . |
24/4,39 |
7/2,92 |
26,31 |
0,07989 |
1367 |
8,2 |
35,6 |
81,6 |
52,0 |
11335 |
|
|
Starling |
715,5 |
. . . |
26/4,21 |
7/3,28 |
26,68 |
0,07989 |
1460 |
10,3 |
38,7 |
84,0 |
55,2 |
12591 |
|
|
Redwing |
715,5 |
. . . |
30/3,92 |
19/2,35 |
27,43 |
0,08009 |
1645 |
15,8 |
45,2 |
89,2 |
61,9 |
15394 |
|
|
Tern |
795 |
. . . |
45/3,38 |
7/2,25 |
27,03 |
0,07191 |
1332 |
4,8 |
48,4 |
86,6 |
63,6 |
9737 |
|
|
Condor |
795 |
. . . |
54/3,08 |
7/3,08 |
27,72 |
0,07191 |
1519 |
9,1 |
54,4 |
90,7 |
69,3 |
12445 |
|
|
Cuckoo |
795 |
. . . |
24/4,62 |
7/3,08 |
27,74 |
0,07191 |
1516 |
9,1 |
39,7 |
90,7 |
57,9 |
12394 |
|
|
Drake |
795 |
. . . |
26/4,44 |
7/3,45 |
28,11 |
0,07191 |
1621 |
11,4 |
42,7 |
92,9 |
61,0 |
13992 |
|
|
Coot |
795 |
. . . |
36/3,77 |
1/3,77 |
26,41 |
0,07156 |
1196 |
54,4 |
203,9 |
299,1 |
244,4 |
7485 |
|
|
Mallard |
795 |
. . . |
30/4,14 |
19/2,48 |
28,96 |
0,07208 |
1833 |
17,7 |
50,3 |
99,3 |
68,9 |
17118 |
|
|
Ruddy |
900 |
. . . |
45/3,59 |
7/2,4 |
28,73 |
0,06351 |
1504 |
5,5 |
55,1 |
98,4 |
72,3 |
10931 |
|
|
Canary |
900 |
. . . |
54/3,28 |
7/3,28 |
29,52 |
0,06351 |
1724 |
10,3 |
61,7 |
102,9 |
78,6 |
14095 |
|
|
Rail |
954 |
. . . |
45/3,7 |
7/2,47 |
29,61 |
0,05992 |
1597 |
5,8 |
58,4 |
104,3 |
76,6 |
11585 |
|
|
Catbird |
954 |
. . . |
36/4,14 |
1/4,14 |
28,95 |
0,05962 |
1441 |
65,6 |
245,9 |
360,7 |
294,8 |
8766 |
|
|
Cardinal |
954 |
. . . |
54/3,38 |
7/3,38 |
30,42 |
0,05992 |
1831 |
10,9 |
65,6 |
109,3 |
83,5 |
14936 |
|
|
Ortolan |
1033,5 |
. . . |
45/3,85 |
7/2,57 |
30,81 |
0,05331 |
1729 |
6,3 |
63,2 |
112,9 |
82,9 |
12310 |
|
|
Tanager |
1033,5 |
. . . |
36/4,3 |
1/4,3 |
30,12 |
0,05504 |
1555 |
70,8 |
265,3 |
389,1 |
318,0 |
9493 |
|
|
Curlew |
1033,5 |
. . . |
54/3,52 |
7/3,52 |
31,68 |
0,05531 |
1986 |
11,9 |
71,1 |
118,5 |
90,5 |
16180 |
|
|
Bluejay |
1113 |
. . . |
45/4 |
7/2,66 |
31,98 |
0,05136 |
1864 |
6,8 |
67,7 |
121,1 |
88,9 |
13263 |
|
|
Finch |
1113 |
. . . |
54/3,65 |
19/2,19 |
32,85 |
0,05161 |
2123 |
13,8 |
77,5 |
128,5 |
98,4 |
17441 |
|
|
Bunting |
1192,5 |
. . . |
45/4,14 |
7/2,76 |
33,12 |
0,04793 |
1998 |
7,3 |
72,9 |
130,3 |
95,6 |
14179 |
|
|
Grackle |
1192,5 |
. . . |
54/3,77 |
19/2,27 |
33,97 |
0,04817 |
2269 |
14,8 |
83,3 |
138,0 |
105,7 |
18678 |
|
|
Bittern |
1272 |
. . . |
45/4,27 |
7/2,85 |
34,17 |
0,04494 |
2127 |
7,8 |
77,7 |
138,8 |
101,9 |
15148 |
|
|
Pheasant |
1272 |
. . . |
54/3,9 |
19/2,34 |
35,10 |
0,04516 |
2424 |
15,7 |
88,5 |
146,7 |
112,3 |
19400 |
|
|
Skylark |
1272 |
. . . |
36/4,78 |
1/4,78 |
33,42 |
0,04472 |
1921 |
87,4 |
327,9 |
480,9 |
393,0 |
11585 |
|
|
Dipper |
1351,5 |
. . . |
45/4,4 |
7/2,92 |
35,16 |
0,04230 |
2254 |
8,2 |
81,6 |
146,0 |
107,1 |
16070 |
|
|
Martin |
1351,5 |
. . . |
54/4,2 |
19/2,41 |
36,17 |
0,04250 |
2746 |
16,7 |
92,2 |
155,3 |
117,8 |
20605 |
|
|
Bobolink |
1431 |
. . . |
45/4,53 |
7/3,02 |
36,24 |
0,03994 |
2393 |
8,7 |
87,2 |
156,0 |
114,5 |
17071 |
|
|
Plover |
1431 |
. . . |
54/4,14 |
19/2,48 |
37,24 |
0,04013 |
2729 |
17,7 |
99,3 |
164,7 |
126,1 |
21824 |
|
|
Nuthatch |
1510,5 |
. . . |
45/4,65 |
7/3,1 |
37,20 |
0,03784 |
2521 |
9,2 |
91,9 |
164,3 |
120,6 |
17789 |
|
|
Parrot |
1510,5 |
. . . |
54/4,25 |
19/2,55 |
38,25 |
0,03802 |
2879 |
18,7 |
105,1 |
174,2 |
133,4 |
23020 |
|
|
Lapwing |
1590 |
. . . |
45/4,77 |
7/3,18 |
38,16 |
0,03595 |
2653 |
9,7 |
96,7 |
172,9 |
126,9 |
18702 |
|
|
Falcon |
1590 |
. . . |
54/4,36 |
19/2,62 |
39,26 |
0,03613 |
3032 |
19,7 |
111,0 |
183,9 |
140,8 |
24255 |
|
|
Chukar |
1780 |
. . . |
84/3,7 |
19/2,22 |
40,70 |
0,03245 |
3071 |
14,1 |
132,0 |
197,5 |
160,0 |
22685 |
|
|
Bluebird |
2156 |
. . . |
84/4,07 |
19/2,44 |
44,76 |
0,02681 |
3715 |
17,1 |
159,5 |
238,6 |
193,3 |
26830 |
|
|
Kiwi |
2167 |
. . . |
72/4,41 |
7/2,94 |
44,07 |
0,02684 |
3407 |
8,3 |
147,8 |
231,5 |
182,9 |
22160 |
|
|
Thrasher |
2312 |
. . . |
76/4,43 |
19/2,09 |
45,90 |
0,02478 |
3745 |
12,5 |
165,6 |
254,2 |
203,0 |
25300 |
|
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO DIN 48204 ACCORDING TO DIN 48204
|
Mặt cắt danh định |
Kết cấu Structure |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
kN |
||||
|
16/2,5 |
6/1,80 |
1/1,80 |
5,4 |
1,8793 |
62 |
– |
– |
3,1 |
0,7 |
5,81 |
|
25/4 |
6/2,25 |
1/2,25 |
6,8 |
1,2028 |
97 |
– |
– |
4,8 |
1,1 |
9,02 |
|
35/6 |
6/2,70 |
1/2,70 |
8,1 |
0,8353 |
140 |
– |
– |
7,0 |
1,5 |
12,70 |
|
44/32 |
14/2,00 |
7/2,40 |
11,2 |
0,6573 |
373 |
5,5 |
5,5 |
13,9 |
12,0 |
45,46 |
|
50/8 |
6/3,20 |
1/3,20 |
9,6 |
0,5946 |
196 |
– |
– |
9,8 |
2,2 |
17,18 |
|
50/30 |
12/2,33 |
7/2,33 |
11,7 |
0,5644 |
378 |
5,2 |
5,2 |
15,6 |
12,2 |
44,28 |
|
70/12 |
26/1,85 |
7/1,44 |
11,7 |
0,4130 |
284 |
2,0 |
7,5 |
16,2 |
15,2 |
26,31 |
|
95/15 |
26/2,15 |
7/1,67 |
13,6 |
0,3058 |
383 |
2,7 |
10,0 |
21,8 |
20,4 |
35,17 |
|
95/55 |
12/3,20 |
7/3,20 |
16,0 |
0,2992 |
714 |
9,8 |
9,8 |
29,4 |
23,0 |
80,20 |
|
105/75 |
14/3,10 |
19/2,25 |
17,5 |
0,2736 |
899 |
14,5 |
14,5 |
35,3 |
30,9 |
106,69 |
|
120/20 |
26/2,44 |
7/1,90 |
15,5 |
0,2374 |
494 |
3,5 |
13,0 |
28,2 |
18,5 |
44,94 |
|
120/70 |
12/3,60 |
7/3,60 |
18,0 |
0,2364 |
904 |
12,4 |
12,4 |
37,2 |
20,3 |
98,16 |
|
125/30 |
30/2,33 |
7/2,33 |
16,3 |
0,2259 |
590 |
5,2 |
15,6 |
31,2 |
21,5 |
57,86 |
|
150/25 |
26/2,70 |
7/2,10 |
17,1 |
0,1939 |
604 |
4,2 |
15,8 |
34,4 |
22,6 |
54,37 |
|
170/40 |
30/2,70 |
7/2,70 |
18,9 |
0,1682 |
794 |
7,0 |
20,9 |
41,8 |
28,9 |
77,01 |
|
185/30 |
26/3,00 |
7/2,33 |
19,0 |
0,1571 |
744 |
5,2 |
19,5 |
42,4 |
27,8 |
66,28 |
|
210/35 |
26/3,20 |
7/2,49 |
20,3 |
0,1380 |
848 |
5,9 |
22,3 |
48,4 |
31,8 |
74,94 |
|
210/50 |
30/3,00 |
7/3,00 |
21,0 |
0,1363 |
979 |
8,6 |
25,8 |
51,7 |
35,6 |
92,25 |
|
230/30 |
24/3,50 |
7/2,33 |
21,0 |
0,1249 |
874 |
5,2 |
22,7 |
51,9 |
33,1 |
73,09 |
|
240/40 |
26/3,45 |
7/2,68 |
21,8 |
0,1188 |
985 |
6,9 |
25,8 |
56,1 |
36,8 |
86,46 |
|
265/35 |
24/3,74 |
7/2,49 |
22,4 |
0,1094 |
998 |
5,9 |
25,9 |
59,3 |
37,8 |
82,94 |
|
300/50 |
26/3,86 |
7/3,00 |
24,5 |
0,0949 |
4233 |
8,6 |
32,3 |
70,3 |
46,2 |
105,09 |
|
305/40 |
54/2,68 |
7/2,68 |
24,1 |
0,0949 |
1155 |
6,9 |
41,2 |
68,7 |
52,5 |
99,30 |
|
340/30 |
48/3,00 |
7/2,33 |
25,0 |
0,0851 |
1174 |
5,2 |
42,4 |
73,9 |
55,0 |
92,56 |
|
380/50 |
54/3,00 |
7/3,00 |
27,0 |
0,0757 |
1448 |
8,6 |
51,7 |
86,1 |
65,8 |
120,91 |
|
385/35 |
48/3,20 |
7/2,49 |
26,7 |
0,0748 |
1336 |
5,9 |
48,4 |
84,4 |
62,8 |
104,31 |
|
435/55 |
54/3,20 |
7/3,20 |
28,8 |
0,0666 |
1647 |
9,8 |
58,8 |
98,0 |
74,8 |
136,27 |
|
450/40 |
48/3,45 |
7/2,68 |
28,7 |
0,0644 |
1553 |
6,9 |
56,1 |
97,8 |
72,8 |
120,19 |
|
490/65 |
54/3,40 |
7/3,40 |
30,6 |
0,0590 |
1860 |
11,1 |
66,4 |
110,6 |
84,5 |
152,85 |
|
495/35 |
45/3,74 |
7/2,49 |
29,9 |
0,0584 |
1636 |
5,9 |
59,3 |
106,1 |
77,8 |
120,31 |
|
510/45 |
48/3,68 |
7/2,87 |
30,7 |
0,0566 |
1770 |
7,9 |
64,3 |
112,0 |
83,5 |
134,33 |
|
550/70 |
54/3,60 |
7/3,60 |
32,4 |
0,0526 |
2085 |
12,4 |
74,4 |
124,0 |
94,7 |
167,42 |
|
560/50 |
48/3,86 |
7/3,00 |
32,2 |
0,0514 |
1943 |
8,6 |
70,3 |
122,5 |
91,2 |
146,28 |
|
570/40 |
45/4,02 |
7/2,68 |
32,2 |
0,0506 |
1889 |
6,9 |
68,7 |
122,8 |
90,2 |
137,98 |
|
650/45 |
45/4,30 |
7/2,87 |
34,4 |
0,0442 |
2163 |
7,9 |
78,8 |
140,8 |
103,4 |
155,52 |
|
680/85 |
54/40 |
19/2,40 |
36,0 |
0,0426 |
2564 |
16,5 |
93,1 |
154,3 |
118,1 |
209,99 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
LV−ABC − 0,6/1 KV
CÁP VẶN XOẮN HẠ THẾ (LV-ABC)
CÁP VẶN XOẮN HẠ THẾ, 2 ĐẾN 4 LÕI, RUỘT NHÔM, CÁCH ĐIỆN XLPE
TỔNG QUAN
Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0,6/1 kV.
TIÊU CHUẨN ÁP DỤNG
NHẬN BIẾT LÕI
Hoặc theo yêu cầu khách hàng.
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 0C.
Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).
| 5.1 ĐẶC TÍNH KỸ THUẬT CỦA LÕI CÁP | TECHNICAL CHARACTERISTICS OF CABLE CORE. |
|
Ruột dẫn – Conductor |
Tải kéo đứt nhỏ nhất của ruột dẫn |
Chiều dày trung bình nhỏ nhất của cách điện
|
Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ |
Chiều dày lớn nhất của cách điện tại điểm bất kỳ |
Đường kính lõi tối đa (không kể gân nổi) |
Tải nhỏ nhất đối với độ bám dính của cách điện |
|||
|
Tiết diện danh định |
Số lượng sợi trong ruột dẫn |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 200C |
||||||
|
Nominal area |
Number of wires in conductor |
Approx. conductor diameter |
Max. DC resistance at 200C |
Min. breaking load of conductor |
Min. averange thickness of insulation excluding ribs |
Min. thickness of insulation at any point |
Max. thickness of insulation at any point |
Maximum diameter of core (excluding ribs) |
Min. load for ahension of insulation |
|
mm2 |
N0 |
mm |
Ω/km |
kN |
mm |
mm |
mm |
mm |
kg |
|
16 |
7 |
4,75 |
1,91 |
2,2 |
1,3 |
1,07 |
1,9 |
7,9 |
– |
|
25 |
7 |
6,0 |
1,20 |
3,5 |
1,3 |
1,07 |
1,9 |
9,2 |
– |
|
35 |
7 |
7,1 |
0,868 |
4,9 |
1,3 |
1,07 |
1,9 |
10,3 |
– |
|
50 |
7 |
8,3 |
0,641 |
7,0 |
1,5 |
1,25 |
2,1 |
11,9 |
100 |
|
70 |
19 |
9,9 |
0,443 |
9,8 |
1,5 |
1,25 |
2,1 |
13,6 |
140 |
|
95 |
19 |
11,7 |
0,320 |
13,3 |
1,7 |
1,43 |
2,3 |
15,9 |
190 |
|
120 |
19 |
13,1 |
0,253 |
16,8 |
1,7 |
1,43 |
2,3 |
17,5 |
240 |
|
150 |
19 |
14,7 |
0,206 |
21,0 |
1,7 |
1,43 |
2,3 |
18,9 |
300 |
| 5.2 ĐẶC TÍNH KỸ THUẬT CỦA CÁP | TECHNICAL CHARACTERISTICS OF CABLE. |
|
Tiết diện danh định |
Khả năng mang tải cho phép mỗi pha (*) |
Bán kính uốn cong tối thiểu của bó cáp |
Tải kéo đứt nhỏ nhất của bó cáp (MBL) |
Đường kính bao ngoài tối đa của bó cáp |
Khối lượng cáp gần đúng (*) |
||||||||||
|
Max. continuos current carrying capacity per phase |
Min. bending radius of cable |
Min. breaking load of cable (MBL) |
Max. diameter of circmscribing circle over laid-up cores |
Approx. mass |
|||||||||||
|
Nominal area |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
|
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
|
|
mm2 |
A |
mm |
kN |
mm |
kg/km |
||||||||||
|
16 |
96 |
78 |
78 |
95 |
102 |
115 |
4,4 |
6,6 |
8,8 |
15,8 |
17,1 |
19,1 |
135 |
203 |
271 |
|
25 |
125 |
105 |
105 |
110 |
119 |
135 |
7,0 |
10,5 |
14,0 |
18,4 |
19,8 |
22,2 |
197 |
295 |
394 |
|
35 |
155 |
125 |
125 |
125 |
133 |
150 |
9,8 |
14,7 |
19,6 |
20,6 |
22,2 |
24,9 |
260 |
390 |
520 |
|
50 |
185 |
150 |
150 |
145 |
154 |
160 |
14,0 |
21,0 |
28,0 |
23,8 |
25,6 |
28,7 |
352 |
528 |
704 |
|
70 |
220 |
185 |
185 |
163 |
176 |
285 |
19,6 |
29,4 |
39,2 |
27,2 |
29,4 |
32,8 |
478 |
717 |
956 |
|
95 |
267 |
225 |
225 |
190 |
206 |
345 |
26,6 |
39,9 |
53,2 |
31,8 |
34,3 |
38,4 |
658 |
987 |
1316 |
|
120 |
309 |
260 |
260 |
210 |
226 |
380 |
33,6 |
50,4 |
67,2 |
35,0 |
37,8 |
42,2 |
809 |
1213 |
1618 |
|
150 |
340 |
285 |
285 |
227 |
245 |
410 |
42,0 |
63,0 |
84,0 |
37,8 |
40,8 |
45,6 |
979 |
1469 |
1960 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
