CẤU TẠO TỪNG LOẠI CÁP ĐIỀU KHIỂN

5/5 - (2 bình chọn)

CẤU TẠO TỪNG LOẠI CÁP ĐIỀU KHIỂN

Thông tin tham khảo

Các loại cáp điều khiển đều có cấu tạo giống nhau, chỉ khác nhau là có thêm lớp lưới bọc chống nhiễu hoặc không có lớp lưới.

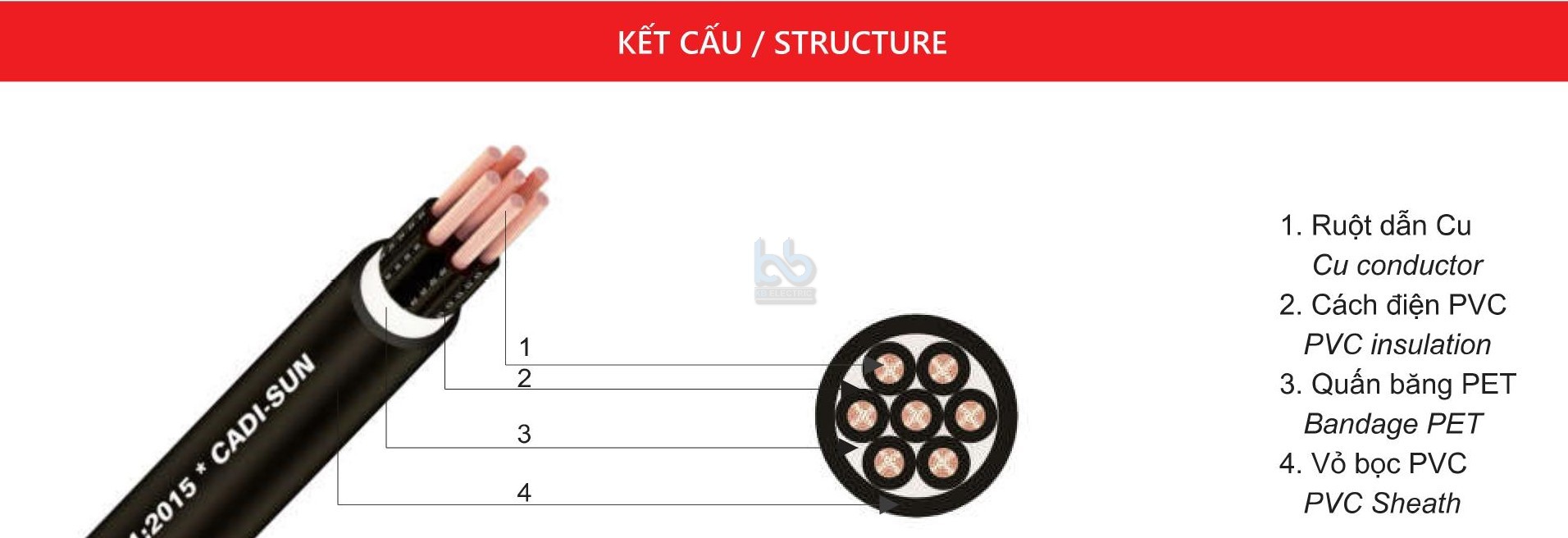

CÁP ĐIỀU KHIỂN KHÔNG CÓ LƯỚI CHỐNG NHIỄU

CẤU TẠO :

Ruột dẫn : đồng ủ mềm (Cu)

Cách điện PVC : quấn quanh lõi cách điện từng lõi

Quấn băng PET :  hay còn gọi là chất làm đầy, dùng để làm tròn cáp

Vỏ bọc PVC : bằng PVC có tính đàn hồi, dẻo dai với khả năng chịu lực và sức căng lớn.

Quy cách: Cu/PVC/PVC

Số lõi:  Từ 2 đến 60
Kết cấu ruột dẫn:  Bện xoắn nhiều sợi cấp 5
Mặt cắt danh định:  từ 0.5 mm2 đến 2.5 mm2
Điện áp danh định:  300/500 V
Nhiệt độ làm việc ruột dẫn:  70 °C
Đóng gói:    Ru lô, cuộn
Ứng dụng:    Truyền tín hiệu điều khiển điện, giữa bộ phận điều khiển, bộ phận trung gian, bộ phận chấp hành.

TIÊU CHUẨN ÁP DỤNG :

TCVN 6610-7 (IEC 60227-7)

[embeddoc url=”https://kbelectric.vn/wp-content/uploads/2021/03/Catalogue-cáp-điều-khiển-không-lưới.pdf” viewer=”google”]

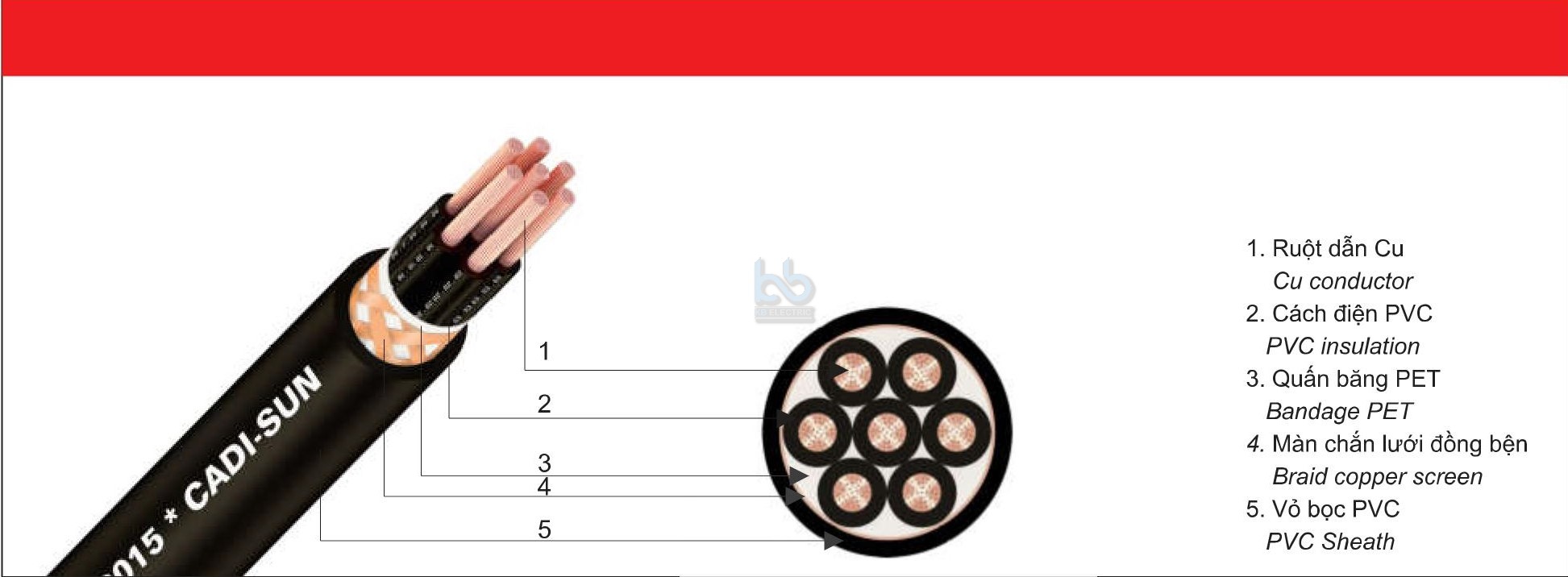

CÁP ĐIỀU KHIỂN CÓ LƯỚI CHỐNG NHIỄU

CẤU TẠO :

Ruột dẫn : bằng chất liệu đồng ủ mềm (Cu)

Cách điện PVC : quấn quanh lõi cách điện từng lõi

Quấn băng PET :  hay còn gọi là chất làm đầy, dùng để làm tròn cáp

Màn chắn lưới đồng bện : để chống bị nhiễu tín hiệu một cách hiệu quả.Có thể là: lớp bọc bạc và dây băng thép hoặc lớp bọc bạc và lớp lưới đồng.

Vỏ bọc PVC : bằng PVC có tính đàn hồi, dẻo dai với khả năng chịu lực và sức căng lớn.

Tổng quan

Quy cách: Cu/PVC/SB/PVC
Ruột dẫn: đồng ủ mềm
Số lõi: Từ 2 đến 60
Kết cấu ruột dẫn: Bện xoắn nhiều sợi cấp 5
Mặt cắt danh định: từ 0.5 mm2 đến 2.5 mm2
Màn chắn chống nhiễu: Sợi đồng dệt lưới
Điện áp danh định: 300/500 V
Nhiệt độ làm việc ruột dẫn: 70 °C
Đóng gói: Ru lô, cuộn
Ứng dụng: Truyền tín hiệu điều khiển điện, giữa bộ phận điều khiển, bộ phận trung gian, bộ phận chấp hành. Có tính năng chống nhiễu tốt và độ tin cậy cao.

Tiêu chuẩn áp dụng

TCVN 6610-7 (IEC 60227-7) kiểu 74

[embeddoc url=”https://kbelectric.vn/wp-content/uploads/2021/03/Catalogue-cáp-điều-khiển-có-lưới.pdf” viewer=”google”]
